SimPath – Visualisierung und Analyse von Materialflüssen

Anwendung und Nutzen

Neben der klassischen Simulation und Emulation von Logistiksystemen rückt die kontinuierliche Beobachtung und Optimierung der Realanlagen immer mehr in den Fokus.
Vor allem in komplexen Systemen ist es deshalb wichtig den Materialfluss detailliert zu analysieren, zu visualisieren und ein entsprechendes dynamisches Kennzahlensystem bereitzustellen, welches sowohl für die Real- und Simulationsdaten als auch für Planungsdaten herangezogen werden kann.

Die SimPath Library ermöglicht den einfachen Aufbau eines Fördertechniksystems in 3D und die schnelle Übernahme der Daten. Ergänzt durch die Datenhaltung in einer SQLite inMemory Datenbank und einer Vielzahl von Unterstützungsfunktionen können auch komplexe Systeme mit sehr hohem Datenvolumen mit der SimPath Library abgewickelt werden.

Mit SimPath können Materialflüsse auf einem sehr hohen Detaillierungsgrad analysiert, Materialströme visualisiert und Materialflussinformation dargestellt werden. Über klar strukturierte Schnittstellenfunktionen können zudem projektspezifische Anforderungen einfach integriert werden.

Folgende Funktionalitäten stehen zur Verfügung:

• Sankey: Visualisierung der absoluten Mengenströme auf Stundenbasis
• Routing: Visualisierung des Routings und Darstellung des Zeitverbrauchs zwischen zwei Meldepunkten
• Cycles: Visualisierung des Loopfaktors auf Stundenbasis
• Replay: Visualisierung des abweichenden Vollzugs und Auswahl/Selektion bestimmter Gruppensteuerungen
• Statistik: Visualisierung von Materialflüssen hin zu und weg von ausgewählten Meldepunkten, getrennt durch Quelle und Ziel
• Exceptions: Analyse von Bereichen und Transporteinheiten mit Segmentsprüngen

Process Mining im Materialfluss von hochautomatisierten Logistiksystemen (SimPlan Webseminarreihe März 2021)

Weitere Anwendungsmöglichkeiten

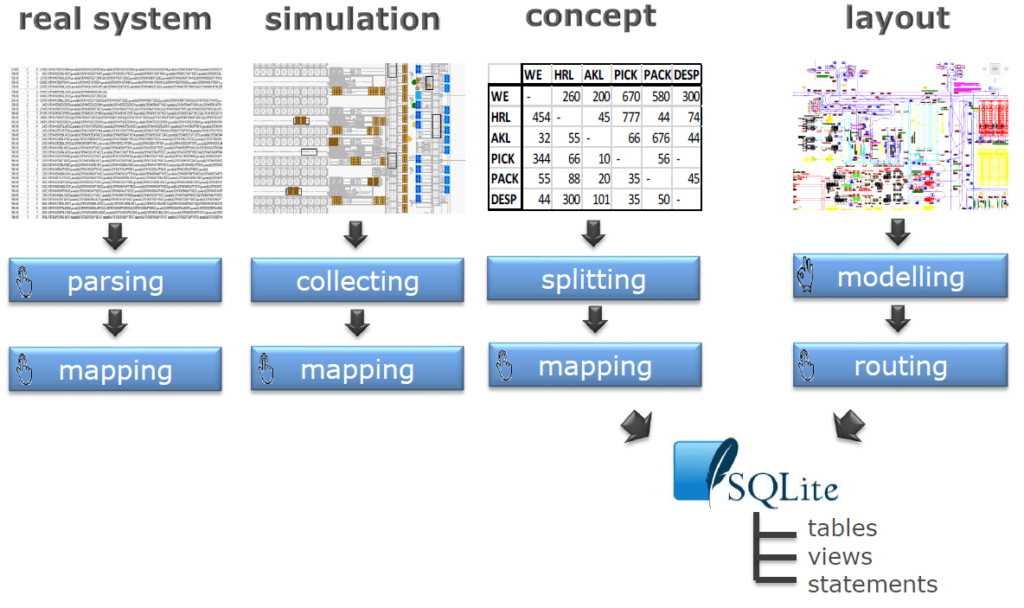

Das SimPath Konzept fokussiert aber nicht nur auf die Analyse von Realanlagen, sondern bietet auch die Möglichkeit, Daten:

• aus einem Simulationsmodell zu analysieren und zu visualisieren. Hierzu gibt es bereits entsprechende Datencollecterobjekte die ins Simulationsmodell einfach eingebunden werden können.
• aus dem abstrakten Materialflussschaubild eines Planungskonzeptes auf die Anlage zu mappen.
